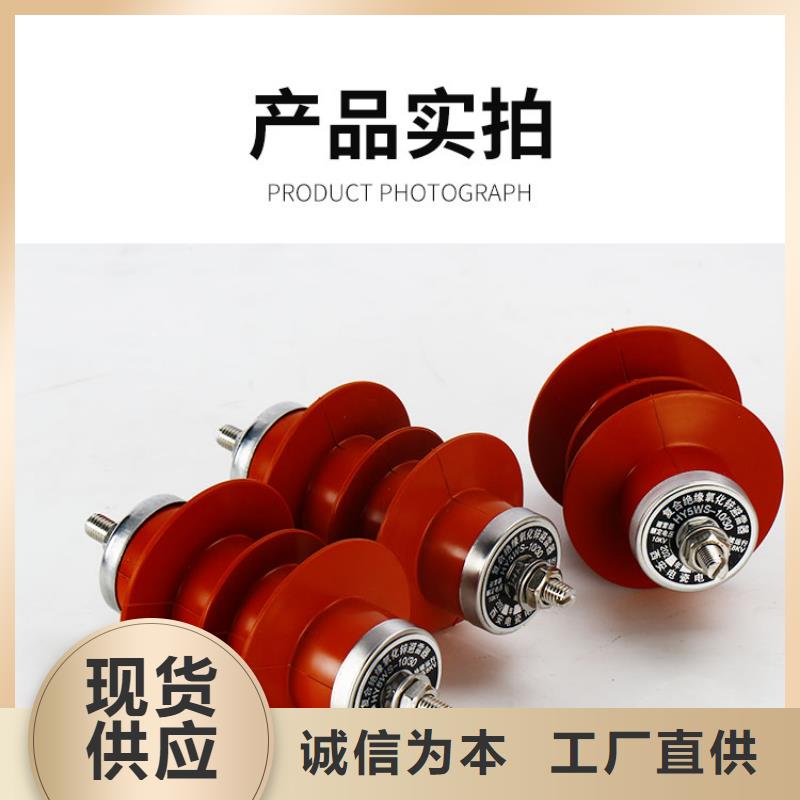

HY10WZ-96/250高压氧化锌避雷器

工作班成员应亲自确认1、绝缘电阻的测量    将无间隙氧化锌避雷器的端子解开，并与周围其他
物体保持足够的距离，测量氧化锌避雷器本体绝缘电阻时，要保正避雷器底座的上端直接接地，并保持接触良好。然后将测试线的插头插入仪器负端插座和正端插座，将正端测试线接线氧化锌避雷器底座上端，负商左连测试线，接线氧化锌避雷器上部的接线端子，并保持接触良好。选择合适的适验电压，按下高压开关按钮开始测量，同时查看显示屏的绝缘电阻值，并记录测量结果，按下高压开关按钮，断开高压引线，为避免电击伤人，应关闭开关
，切断电源，同时放电接地，本体电阻绝缘测量结束后，拆除接线，有绝缘底座的氧化锌避雷器还应使用1000V的测量电压进行底座绝缘电阴测量，测量方法与本体绝缘电阻相同。    绝缘电阻测量注意事项，按下高压开关按钮后，高压已接通，严晋触及L端的金属部分，以防高压对人体的伤害；测量结束，应先按下测试仪的高压开关按钮，断开高压电源，再将功能开半拔至OFF位置,切断电源;试验接地后.应该对被试品进行放
电接地2、直流一毫安电压及75直流一毫安电压下的泄露电流测量。    被压桶底部接地端子接工作接地线,控制箱控制板后面接地端子接保护接地线,接地线应采4平方毫米及以上的多股裸铜线或外覆透明绝缘层的铜质软绞线.连接高压筒高压端与被试品之间的连线,高压引线必须有足够的接线强度 ,且连接可靠,与试验人员之间应保持一定的距离,连接控制箱与被压桶之间间的专用测试线、保护接地及其他接地线与单
独拉到氧化锌避雷的接地端，试验负责人检查试验接线，确认正确无误，试验负责人下令非试验人员拆离试验现现场，试验人员各就各位，试验负责人下令解除高压临时接地线，放电人员取下接地线汇报试验负责人，可以开始试难。接线时先接零线 ，再接火线。然后试验负责人下令试验开始、合闸、加压操作，试验操作人员合上电源闸刀和仪器电源开关 ，启动高压，通知所有试验人员注意开始加压 ，同时观查电流表的指示情况，当电流为一1M
氧化锌避雷器作用：10kV配电网中的金属氧化物避雷器  避雷器的主要作用是保护电气设备免受雷电侵入波过电压和操作过电压对其设备的绝缘损坏。
氧化锌避雷器安装：正确选择安装金属氧化物避雷器安装使用与维修应注意的事项  (1)安装前应校对铭牌，避雷器的系统额定电压应与安装点的系统电压符合；  (2)避雷器固定在支架上，其上端子与高压线相联结，下端子要可靠接地；  (3)不能将避雷器作为承力支持绝缘子使用，应尽量靠近被保护设备安装，以减小距离对保护效果的影响；  (4)终端避雷器宜安装在跌落式熔断器之后，以利于开断时对它也起保护作用，变压器低压侧应装低压避雷器，以防止正反变换引起的过电压损坏变压器；  (5)使用避雷器应注意使用地点的环境温度，金属氧化物避雷器不适合安装在有振动或严重污秽的地方及有严重腐蚀气体的场所；  (6)合成金属氧化物避雷器投入运行前和每运行满两年后，都应做性试验；  (7)金属氧化物避雷器采用黄铜双层底盖密封，投入运行后，每隔5年应进行性试验，测量泄漏电流时，在避雷器两侧应施加10kV直流电压(交流脉动不大于±1.5)，要求泄漏电流符合其产品规定值；  (8)避雷器接地应符合接地规程要求。
氧化锌避雷器选型：避雷器在选型上应注意的问题  首先在选择上应注意使用场所，场所不同，避雷器的型号也不同。  配电型：保护相应电压等级的开关柜、变压器、箱式变、电缆头等有关配电设备免受大气和操作过电压损坏，宜选择"HY5WS"金属氧化物避雷器。

我国线路避雷器分有串联间隙和无间隙两大系列。吉林四平氧化锌避雷器与上的不同之处是目前无间隙线路避雷器占50以上。＜br /＞ 2 线路避雷器设计技术＆emsp；＆emsp；无间隙线路避雷器的成功应用得益于硅橡胶复合材料，它取代了原有瓷外套，使220kV避雷器的质量从260kg降至50kg以下，从而实现在杆塔上悬挂安装。有串联间隙线路避雷器由避雷器本体和外串联间隙组成。本体与普通的复合外套避雷器相当，外串联间隙（放电间隙）由两个环–环或棒–棒型放电电极组成，如图1所示。避雷器本体两端采用金属法兰封口，内部装有非线性ZnO电阻片并＜br /＞ 用簧压紧的环氧玻璃纤维布筒，其外部采用硅橡胶伞裙包封。这样，避雷器大大减少了因“漏气”而带来的受潮问题。上、下法兰设计了经典的球头、球窝，分别与高压端、接地端连接。以2003年我国天生桥—广州线投入使用的500kV有间隙线路避雷器设计为例，吉林四平氧化锌避雷器除秉承电站避雷器技术基础外，还必须解决如下8点关键技术问题：＆emsp；＆emsp；（1）优良性能的硅橡胶复合外套 ＆emsp；＆emsp；采用硅橡胶等有机绝缘材料生产的避雷器复合外套必须＜br /＞ 具备耐天侯、抗紫外线、耐电蚀损等优良性能。与瓷套相比，硅橡胶复合外套在重量、耐污性能上占有很大优势，详见表1。复合外套可选用的材料、品种很多。我国主选材料为乙烯基硅橡胶，其分子结构式如图2 。由图2可见，硅橡胶主链为Si—O键，键能高达445kJ/mol，远高于太阳紫外线能量（398kJ/moI）。因此，避雷器于户外长期使用时,紫外线不能断开Si—O键，不发生硅橡胶开裂、“粉化” 现象。 （2）具＜br /＞ 备耐久性粘接技术 ＆emsp；＆emsp； 吉林四平氧化锌避雷器避雷器在多年使用中要经受引 线拉力、线震、风摆、冰雪等的作用。上、下法兰与环氧玻璃纤维布筒的粘接部分是避雷器负载力传递区域，也是密封技术的薄弱环节。笔者认为，采用高温、度环氧浇合剂和倒锥形结构是目前成功的设计之一，实践也证明了这一点。 ＆emsp；＆emsp；（3）对接口的包封技术＆emsp；＆emsp； 包封硅橡胶复合外套上、下法兰与环氧玻璃布筒连接的外露面是避雷器加强密封的良策，也是防止电蚀损的＜br /＞ 又一有效措施。目前许多国外同类产品在工艺上亦未能实现这样的包封；但必须保证硅橡胶与法兰各种金属材料及热处理后的镀层之间有良好的粘合。此外，可在法兰上增加一个下大上小的槽形结构，以增强硅橡胶不出现脱胶的机械应力。＆emsp；＆emsp；（4）防技术＆emsp；＆emsp；为取得良好的防性能可在模压硫化伞裙前将环氧玻璃纤维筒加工出长条梯形槽，并用专用楔形嵌件堵紧。梯形槽在避雷器故障时起排气作用，楔形嵌件保证注塑时硅橡胶不至于进入环氧＜br /＞ 玻璃纤维布筒内腔。梯形槽的长度、数量、防力须经严格计算及试验求得。该型避雷器在中国及都通过了40kA和800A的短路电流试验。＆emsp；＆emsp；（5）吸收能量校核＆emsp；＆emsp；有间隙线路避雷器由避雷器本体和外串联间隙构成。正常运行工况下避雷器本体的荷电率为10以下，它主要承受雷击过电压，因此对它的其他技术性能要求大为降低。避雷器电阻片承受雷击过电压的能力极强，直径50mm的电阻片即能承受4/10ms、100kA＜br /＞ 大电流冲击，其技术特性参见表2。330kV、500kV线路避雷器的突出技术问题是电位分布不均匀。与瓷套式避雷器不同，它是悬挂在空中的，必须采用三维电场、用有限元法计算其电位分布[5]。
